Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Απόσταση ανίχνευσης οπτικής επαφής: | 10km (χαρακτηριστική περίπτωση) | Ψήφισμα απόστασης: | 30m/45m/60m/75m προαιρετικά |
|---|---|---|---|
| Αριθμός στρωμάτων απόστασης: | μέχρι 300 | Οριζόντια σειρά ανίχνευσης: | 360° × ν |
| Μέθοδος ανίχνευσης: | Ανίχνευση PPI, RHI, DBS, Los και προγράμματος | Σε πραγματικό χρόνο μορφή παραγωγής στοιχείων: | Profibus DP/Modbus TCP/CAN προαιρετικό |
| Κατηγορία προστασίας IP: | Κατοικία IP54, ενότητα IP66 πυρήνων | Βαθμός αντιδιαβρωτικού: | C4 |
| Υψηλό φως: | Ραντάρ με ακτίνες laser αέρα κατηγορίας C4 Doppler διάβρωσης,Τρισδιάστατος αέρας Lidars Doppler Molas,Τρισδιάστατη 10km απόσταση ανίχνευσης Molas |
||

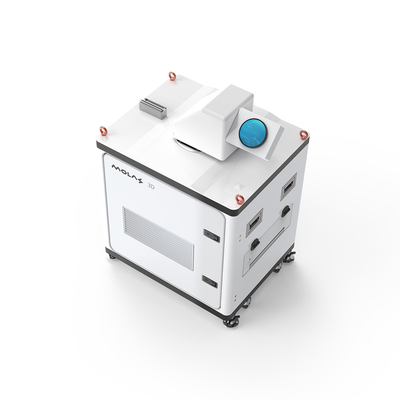

Molas τρισδιάστατο, απόσταση 10km, κατηγορία C4 ανίχνευσης οπτικής επαφής διάβρωσης
1, πλεονεκτήματα προϊόντων
①Πλούσιες πληροφορίες μέτρησης: τρισδιάστατη καθαρισμένη τομέας μέτρηση αέρα, μέχρι 300 στρώματα απόστασης συνήθειας
②Μεγάλη σειρά: απόσταση ανίχνευσης 10km χαρακτηριστική
③Υψηλή ακρίβεια: υπόδειξη της ακρίβειας 0.1°, οπτική ακρίβεια 0.1m/s ταχύτητας ανέμου κατεύθυνσης
2, αρχή εργασίας
Το τρισδιάστατο ραντάρ με ακτίνες laser αέρα ανίχνευσης Molas είναι ένα σύστημα ραντάρ με ακτίνες laser βασισμένο στις ανωτέρω αρχές, και πρόσθετα εξοπλισμένος με έναν ανιχνευτή που μπορεί ελεύθερα να ρυθμίσει την κατεύθυνση ακτίνων, που μπορεί να εκτελέσει μια συγκεκριμένη μέθοδο ανίχνευσης για μια συγκεκριμένη σειρά εναέριου χώρου, και μπορεί να παρέχει παντός καιρού, οι ολικές, σε πραγματικό χρόνο μεγάλης ακρίβειας αέρα τομέων πληροφορίες μπορούν να χρησιμοποιηθούν για την αστική μετεωρολογική παρατήρηση, την αξιολόγηση των πόρων αιολικής ενέργειας, την τοπική έγκαιρη προειδοποίηση ριπής του ανέμου, την αναταραχή μεγάλου υψομέτρου, την αεροδυναμική έρευνα σηράγγων αέρα, τη σύνθετη έκταση και την παράκτια αξιολόγηση των πόρων αιολικής ενέργειας και άλλα σενάρια εφαρμογής.
3, παράμετροι απόδοσης
| Βασικές παράμετροι | |
| Απόσταση ανίχνευσης οπτικής επαφής | 10km (χαρακτηριστική περίπτωση) |
| Ψήφισμα απόστασης | 30m/45m/60m/75m προαιρετικά |
| Χρόνος συσσώρευσης | 0.5s/1s/2s/4s/8s προαιρετικός |
| Ακτινωτή σειρά μέτρησης ταχύτητας ανέμου | -75~+75 m/s |
| Ακτινωτή ακρίβεια μέτρησης ταχύτητας ανέμου | 0.1m/s |
| Αριθμός στρωμάτων απόστασης | μέχρι 300 |
| Οριζόντια σειρά ανίχνευσης | 360° × ν |
| Κάθετη σειρά ανίχνευσης | -10°~190° |
| Υπόδειξη της ακρίβειας | 0.1° |
| Μέθοδος ανίχνευσης | Ανίχνευση PPI, RHI, DBS, Los και προγράμματος |
| Σε πραγματικό χρόνο μορφή παραγωγής στοιχείων | Profibus DP/Modbus TCP/CAN προαιρετικό |
| Τηλεπικοινωνίες | 1000base-TX ή εξ' αποστάσεως πρόσβαση 4G |
| Περιβαλλοντικές παράμετροι | |
| Λειτουργούσες θερμοκρασία και υγρασία | -25~+50℃ (με δυνατότητα επέκτασης σε -40~+60℃), 5%~100% RH |
| Κατηγορία προστασίας IP | Κατοικία IP54, ενότητα IP66 πυρήνων |
| Βαθμός αντιδιαβρωτικού | C4 |
| Ταχύτητα ανέμου επιβίωσης | 70m/s (που καθορίζονται από το πόδι ή από το σχοινί καλωδίων) |
| Ύψος εργασίας | ≤3500m |
| Άλλες παράμετροι | |
| Τρέχοντας κατανάλωση ισχύος | ≤1kW |
| Τροφοδοτημένος κοντά | 110VAC±20% ή 220VAC±20%, 50Hz±10% |
| Μέγεθος | 800mm*650mm*1130mm |
| Βάρος | ≤150kg |
| Δυνατότητα πρόσβασης | |
| Λειτουργία GNSS | Υποστήριξη GPS/Beidou |
| Χρονική υπηρεσία | Συγχρονισμός NTP ή συγχρονισμός GPS/Beidou |
4, επιρροή της ριπής του ανέμου (microburst) στα αεροσκάφη
