Οριζόντια σειρά ανίχνευσης: | 360° × ν | Κάθετη σειρά ανίχνευσης: | -10°~190° |
---|---|---|---|
υπόδειξη της ακρίβειας: | 0.1° | Μέθοδος ανίχνευσης: | Ανίχνευση PPI, RHI, DBS, Los και προγράμματος |
Σε πραγματικό χρόνο μορφή παραγωγής στοιχείων: | Profibus DP/Modbus TCP/CAN προαιρετικό | Τηλεπικοινωνίες: | 1000base-TX ή εξ' αποστάσεως πρόσβαση 4G |
Λειτουργούσες θερμοκρασία και υγρασία: | -25~+50℃ (με δυνατότητα επέκτασης σε -40~+60℃), 5%~100% RH | Κατηγορία προστασίας IP: | Κατοικία IP54, ενότητα IP66 πυρήνων |
Βαθμός αντιδιαβρωτικού: | C4 | Ταχύτητα ανέμου επιβίωσης: | 70m/s (που καθορίζονται από το πόδι ή από το σχοινί καλωδίων) |
Ύψος εργασίας: | ≤3500m | Τρέχοντας κατανάλωση ισχύος: | ≤1kW |
Τροφοδοτημένος κοντά: | 110VAC±20% ή 220VAC±20%, 50Hz±10% | Μέγεθος: | 800mm*650mm*11 30mm |
Υψηλό φως: | Αισθητήρας αέρα ραντάρ με ακτίνες laser DP Profibus,Αισθητήρας αέρα ραντάρ με ακτίνες laser cOem,Τρισδιάστατη ταχύτητα ανέμου ραντάρ με ακτίνες laser Molas |
Γωνιακό ψήφισμα 0.1°

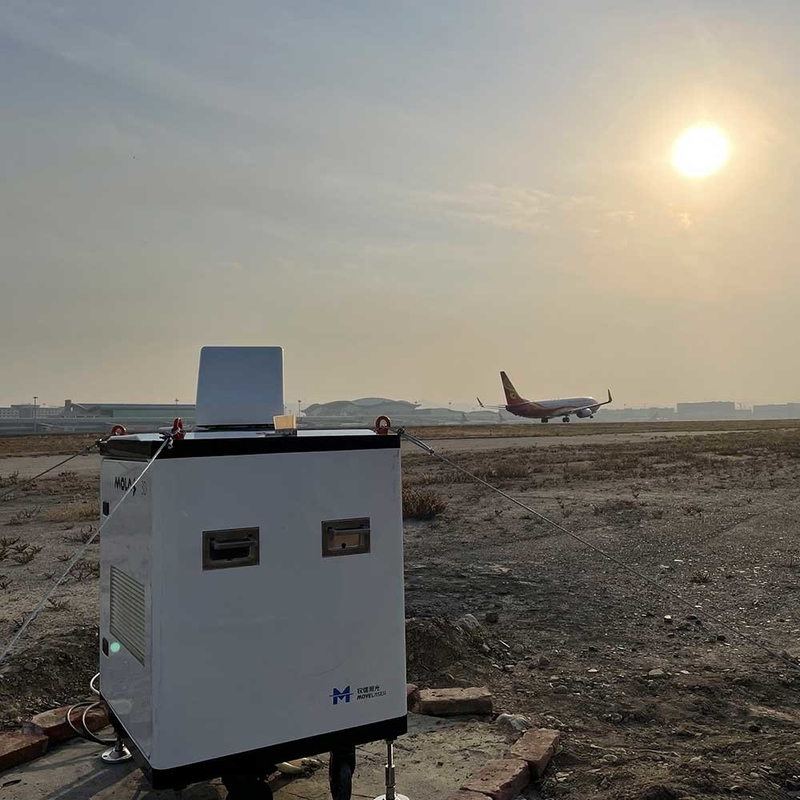

1, εισαγωγή προϊόντων
Το Molas τρισδιάστατο αποτελείται κυρίως από 5 σημαντικές μονάδες:
τρισδιάστατος ανιχνευτής: Κάνετε την κατεύθυνση εκπομπής της ακτίνας λέιζερ και τη λαμβάνουσα κατεύθυνση του επιστροφής ελαφριού σημείου σε οποιαδήποτε κατεύθυνση του ημισφαιρίου επάνω από το ραντάρ
τηλεσκόπιο: παράλληλη ακτίνα λέιζερ
λέιζερ: Παράγει το υψηλής ενέργειας λέιζερ ενιαίος-συχνότητας και ενσωματώνει μια συνεπή σύνδεση ανίχνευσης
ηλεκτρονική μονάδα ελέγχου: συλλέξτε και επεξεργαστείτε τα σήματα και την παραγωγή ανίχνευσης η προφανής ταχύτητα ανέμου, και πραγματοποιήστε τον έλεγχο λειτουργίας, την περιβαλλοντική παρακολούθηση, την επικοινωνία, την αποθήκευση στοιχείων, κ.λπ. ολόκληρης της μηχανής
μονάδα παροχής ηλεκτρικού ρεύματος: εκτελέστε τη μετατροπή παροχής ηλεκτρικού ρεύματος, διανείμετε και ελέγξτε την παροχή ηλεκτρικού ρεύματος ολόκληρης της μηχανής, και είναι εξοπλισμένος με μια εφεδρική μπαταρία για να αποτρέψει τη ζημία στο ραντάρ μετά από τη διακοπή ρεύματος
2, παράμετροι απόδοσης
Βασικές παράμετροι | |
Απόσταση ανίχνευσης οπτικής επαφής | 10km (χαρακτηριστική περίπτωση) |
Ψήφισμα απόστασης | 30m/45m/60m/75m προαιρετικά |
Χρόνος συσσώρευσης | 0.5s/1s/2s/4s/8s προαιρετικός |
Ακτινωτή σειρά μέτρησης ταχύτητας ανέμου | -75~+75 m/s |
Ακτινωτή ακρίβεια μέτρησης ταχύτητας ανέμου | 0.1m/s |
Αριθμός στρωμάτων απόστασης | μέχρι 300 |
Οριζόντια σειρά ανίχνευσης | 360° × ν |
Κάθετη σειρά ανίχνευσης | -10°~190° |
Υπόδειξη της ακρίβειας | 0.1° |
Μέθοδος ανίχνευσης | Ανίχνευση PPI, RHI, DBS, Los και προγράμματος |
Σε πραγματικό χρόνο μορφή παραγωγής στοιχείων | Profibus DP/Modbus TCP/CAN προαιρετικό |
Τηλεπικοινωνίες | 1000base-TX ή εξ' αποστάσεως πρόσβαση 4G |
Περιβαλλοντικές παράμετροι | |
Λειτουργούσες θερμοκρασία και υγρασία | -25~+50℃ (με δυνατότητα επέκτασης σε -40~+60℃), 5%~100% RH |
Κατηγορία προστασίας IP | Κατοικία IP54, ενότητα IP66 πυρήνων |
Βαθμός αντιδιαβρωτικού | C4 |
Ταχύτητα ανέμου επιβίωσης | 70m/s (που καθορίζονται από το πόδι ή από το σχοινί καλωδίων) |
Ύψος εργασίας | ≤3500m |
Άλλες παράμετροι | |
Τρέχοντας κατανάλωση ισχύος | ≤1kW |
Τροφοδοτημένος κοντά | 110VAC±20% ή 220VAC±20%, 50Hz±10% |
Μέγεθος | 800mm*650mm*11 30mm |
Βάρος | ≤150kg |
Δυνατότητα πρόσβασης | |
Λειτουργία GNSS | Υποστήριξη GPS/Beidou |
Χρονική υπηρεσία | Συγχρονισμός NTP ή συγχρονισμός GPS/Beidou |
3, σχηματικό διάγραμμα του τρισδιάστατου ραντάρ με ακτίνες laser αέρα Doppler ανίχνευσης
