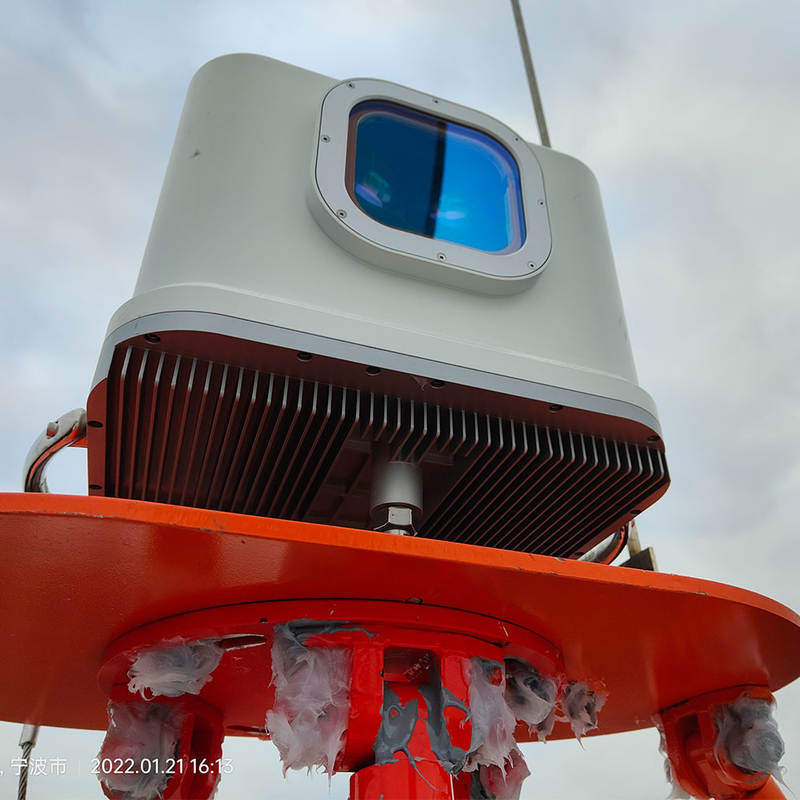

Ραντάρ με ακτίνες laser Molas NL τέσσερα της Iris αέρα ατρακτιδίων κινητήρος χερσαίες μετρήσεις αέρα ακτίνων

Το Molas NL είναι βασισμένο στην αρχή της πλήρως συνεπούς ανίχνευσης Doppler για τη μέτρηση αέρα, και το σχηματικό διάγραμμά του παρουσιάζεται στο σχήμα 3. Το σήμα σφυγμού που παράγεται από το λέιζερ ινών εκπέμπεται στην ατμόσφαιρα που μετριέται μέσω μιας οπτικής κεραίας, και αλληλεπιδρά με τα μόρια αερολύματος για να παραγάγει ένα αναδρομικά διασκορπισμένο σήμα που περιέχει τις πληροφορίες ταχύτητας. Η οπτική κεραία λαμβάνει το αναδρομικά διασκορπισμένο σήμα, το κτυπά με το εσωτερικό τοπικό φως ταλαντωτών του συστήματος, και το μετατρέπει τελικά σε ένα ηλεκτρικό σήμα. Αφότου ενισχύεται το σήμα, η ψηφιακή αναλογική μεταλλαγή του ηλεκτρικού σήματος ολοκληρώνεται από έναν αναλογικό σε ψηφιακό μετατροπέα A/D. Το συλλεχθε'ν στοιχείο διαβιβάζεται στον επεξεργαστή, και η ακτινωτή ταχύτητα ανέμου στις διαφορετικές αποστάσεις κάθε ακτίνας λαμβάνεται βασισμένος στον αλγόριθμο επεξεργασίας σήματος. Τέλος, η αναδημιουργημένη ταχύτητα ανέμου, η κατεύθυνση αέρα, η αναταραχή, η ριπή του ανέμου και άλλες πληροφορίες λαμβάνονται με το συνδυασμό του προτύπου τομέων αέρα.
