| Συχνότητα: | 4Hz | Ακτίνα που δείχνει την ακρίβεια: | ±0.1° |
|---|---|---|---|
| Βαθμός αντιδιαβρωτικού: | ISO C5 | Εύρος θερμοκρασίας επιβίωσης: | -40 °C ~ 65 °C (αποσυσταθείσα ενέργεια),-45 °C ~ 65 °C (φορτισμένη) |
| Εύρος υγρασίας εργασίας: | 0~100% RH | Πεδίο επιτάχυνσης εργασίας: | -0,5g ∙0,5g |
| Δομή ακτίνων: | 4 δέσμες, οριζόντια γωνία 30° | ||
| Υψηλό φως: | ΛΙΝΤΑΡ που είναι τοποθετημένο σε νάκελα τηλεπισκόπησης,4 δέσμες με προσανατολισμό στη νάκελα,Ηλεκτρονική τηλεανίχνευση με νάζη Lidar |
||
4Hz, 4 δέσμες, 10 ταυτόχρονες περιοχές μέτρησης Nacelle Wind Lidar
Introduction του προϊόντος
Η σειρά Molas NL είναι ένα ανεξάρτητα αναπτυγμένο σύστημα ανιχνεύσεων αιολικής ενέργειας με νάκελα για το σύστημα ευφυούς εφαρμογής των πελατών αιολικής ενέργειας.Πρόκειται για συσκευή μέτρησης ανέμου με τηλεανίχνευση λέιζερ εγκατεστημένη στην κορυφή της νάσελ της ανεμογεννήτριαςΤο ΛΙΝΑΡ υιοθετεί το συνεκτικό σύστημα ανίχνευσης και βασίζεται στην αρχή της μετατόπισης συχνότητας λέιζερ Ντόπλερ.συνειδητοποιεί την ακριβή μέτρηση των 50m-200m / 400m / 750m φορέα πεδίου ανέμου μπροστά από τον ανεμιστήρα τροχιά.
Για δοκιμές ανεμιστήρων, όπως ανάλυση φορτίου λεπίδας, δοκιμή καμπύλης ισχύος, ανάλυση ολίσθησης κλπ.
|Παράμετροι προϊόντος
|
Μετρήστε την απόσταση. |
50~200μ |
|
Αριθμός μετρούμενων διατομών |
10 |
|
Συχνότητα δειγματοληψίας |
4Hz |
|
Πεδίο μέτρησης ταχύτητας του ανέμου |
-50 ~50m/s |
|
Πεδίο μέτρησης της κατεύθυνσης του ανέμου |
-180° ∆180° |
|
Ακριβότητα ταχύτητας του ανέμου |
0.1m/s |
|
Ακριβότητα της κατεύθυνσης του ανέμου |
±0,5° |
|
Ακριβότητα οδοντοστοιχίας δέσμης |
±0,1° |
|
Αξία αντιδοντικής |
ISO C5 |
|
Ηλεκτρική τροφοδοσία |
100 VAC~240 VAC ±10% 50Hz~60Hz ±6% |
|
Δύναμη |
≤ 300W |
|
Περιοχή θερμοκρασίας λειτουργίας |
-40°C-60°C |
|
Πεδίο θερμοκρασίας επιβίωσης |
-40 °C ~ 65 °C (αποσυσταθείσα ενέργεια),-45 °C ~ 65 °C (φορτισμένη) |
|
Περιοχή εργασιακής υγρασίας |
0·100% RH |
|
Ταχύτητα ανέμου επιβίωσης |
70m/s |
|
Πεδίο επιτάχυνσης εργασίας |
-0,5g ∙0,5g |
|
Επίπεδο προστασίας Π.Ι. |
Εξοπλισμός στο μηχανοστάσιο: IP54,Εξοπλισμός έξω από το μηχανοστάσιο: IP66 |
|
δομή δέσμης |
4 δέσμες, οριζόντια γωνία 30° |
|
Προστασία από ακτινοβολία |
CISPR 11 |
|
Βάρος |
Ω περίπου 23 κιλά, Ντου περίπου 6 κιλά. |
Χαρακτηριστικά προϊόντος
Το όργανο μέτρησης αέρα με λέιζερ μετρώντας τον άνεμο με ραντάρ τοποθετείται σταθερά στην κορυφή της καμπίνας της ανεμογεννήτριας, παράλληλα με τον οριζόντιο κεντρικό άξονα της ανεμογεννήτριας.Το ανεμόμετρο lidar μπορεί να μετρήσει τα ακριβή δεδομένα της κατεύθυνσης του ανέμου, εξαιρουμένης της οδού της ανεμογεννήτριας.Συγκεκριμένα, το ανεμόμετρο lidar παρατηρεί την αναταραγμένη δομή του υγρού του ανέμου μέσω της στάσης σάρωσης και ταυτόχρονα χρησιμοποιεί πολλαπλές γεωμετρικές ζώνες σάρωσης δέσμης, δηλαδήμέτρηση του ανέμου μέσω lidarΤα ολοκληρωμένα δεδομένα της κατεύθυνσης του ανέμου μπορούν να μετρηθούν με υψηλή ανάλυση από την περιοχή για την εξάλειψη της επιρροής της οδού της ανεμογεννήτριας.

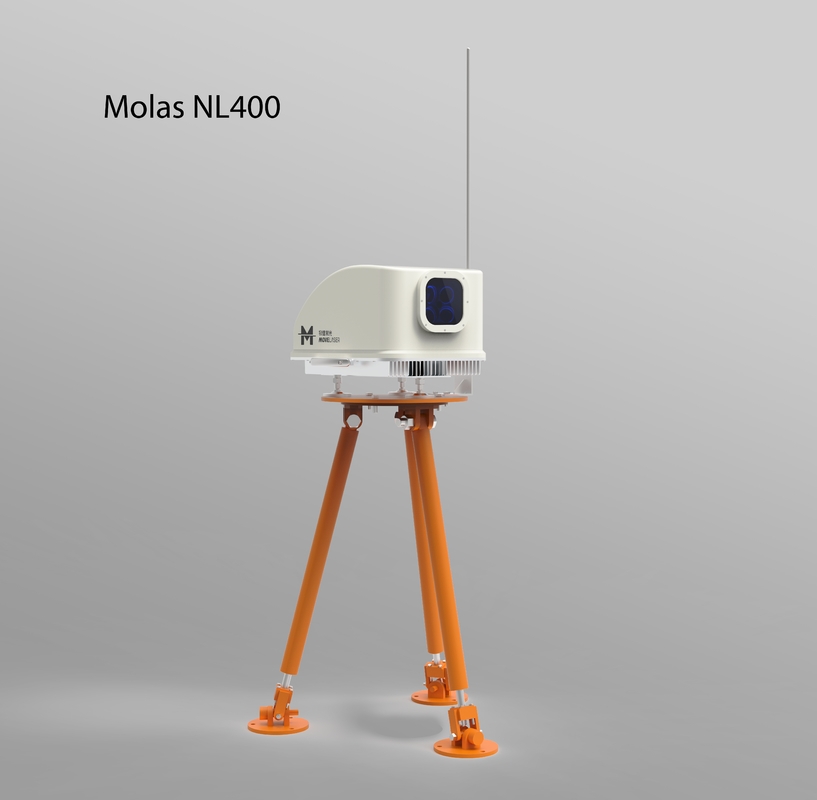

|Εικόνα προϊόντος
